医用中心供氧系统

医用中心供氧

主要特点

液氧储罐

· 供氧站内的供氧方式可选用医用制氧机、液氧储罐及汇流排供氧三种方式之一或其中两种方式组合。

· 氧气汇流排系统设置了氧气欠压声光报警装置，且可实现供氧的自动或手动切换。

· 氧气压稳压箱内采用双路设计，保证了各病区供氧的连续性。

· 每个病区的护士站内设置一台病区监测计量仪，自动监测各医疗病区供氧压力及用氧量，为医院成本核算提供了可靠的依据。

· 输氧管路全部采用经过脱脂处理的无氧紫铜管或不锈铜管，且所有连接附件均采用氧气专用品。

工作原理

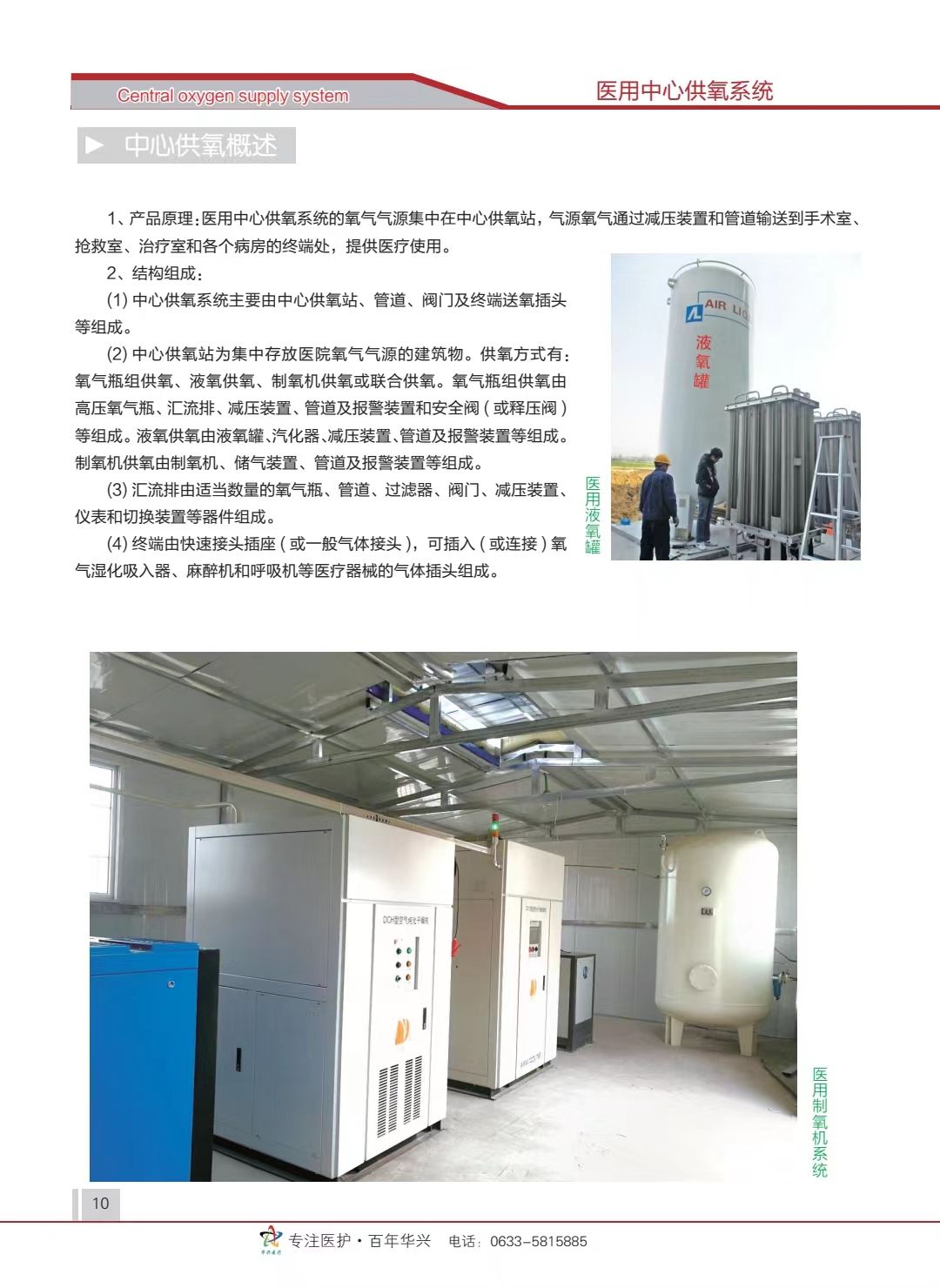

· 集中供氧系统主要用于医院病房、急救室、观察室和手术室等处的氧气供给。

主要组成

集中供氧系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成。

1

气源气源可以是液氧，也可以是高压氧气瓶。当气源是高压氧气瓶时，可根据用气需要选用2～20个氧气瓶。氧气瓶分为两组，一组供氧，另一组作备用。

2

控制装置控制装置包括气源切换装置，减压、稳压装置和相应的阀门、压力表等。

3

供氧管道供氧管道是将氧气从控制装置出口输送至各用氧终端。空气是由氧气瓶输送出去。

4

用氧终端用氧终端设在病房、手术室和其他用氧部门。在用氧终端安装有快速插拔式密封插座，使用时只需将供氧设备（氧气湿润器、呼吸机等）的接头插入插孔内，即可供氧，并可靠地保证密封；不用时，可以拔下供氧设备的接头，也可关闭手动阀门。

根据医院的不同需要用氧终端也有不同的结构形式。一般安装在墙上，分暗装（镶嵌在墙内） 和明装（突出于墙外，盖以装饰罩）两种；手术室和其他病房的终端，有壁装式、移动式和吊塔式等几种形式。

5 报警装置报警装置安装在控制室、值班室或用户指定的其他位置。当供氧压力超出使用压力的上下限时，报警装置即可发出声、光报警信号，提醒有关人员采取相应措施。
